JZQ系列减速机

      本机是一种外啮合渐开线圆柱齿轮减速器，具有传动平稳，承载能力强和齿形普通，加工简便特点，广泛应用于矿山、冶金、化工、建筑、轻工等通用机械设备上，其适合条件如下：
•减速器齿轮传动圆周速度大于12米/秒
•减速器工作环境为-45℃到+45℃
•减速器高速轴的转速不大于1500转/秒
<

相关案例

产品优势和特点

设备原理

型号技术参数

JZQ系列减速器的各级齿轮分配和速比：

速比/代号

I

II

III

IV

V

VI

VII

VIII

IX

ZG1

11

13

14

18

20

22

26

30

35

ZG1

88

86

85

81

79

77

73

69

64

i：

8

6.615

6.071

4.5

3.95

3.5

2.807

2.3

1.828

ZG2

14

14

16

16

16

18

18

18

18

ZG2

85

85

83

83

83

81

81

81

81

i：

6.071

6.071

5.187

5.187

5.187

4.5

4.5

4.5

4.5

总速比I

48.57

40.17

31.50

23.34

20.49

15.75

12.64

10.35

8.23

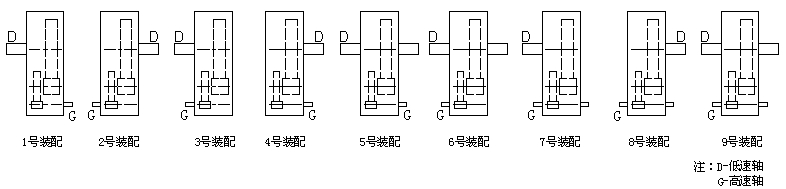

JZQ减速器的装配形式

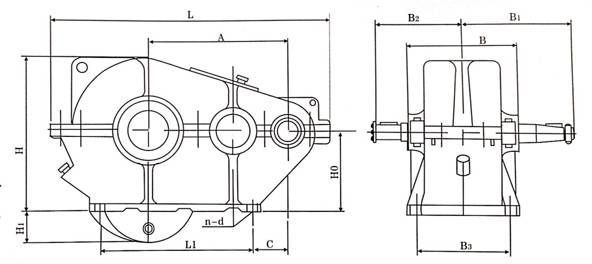

JZQ系列圆柱齿轮减速器外形及基本尺寸参数表：

型号

外形尺寸

重量公斤

基本尺寸

接触尺寸

B

H

L

H0

H1

C

B3



高速轴B1

低速轴B2

n-d

L1

Z型

C型

F型

JZQ250

230

313

540

160

/

60

190

4-17

235

200

220

164.5

175

100

JZQ350

290

400

730

200

/

100

250

4-17

310

260

250

202

222

172

JZQ400

310

490

826

250

/

110

270

4-17

370

270

305

220

250

250

JZQ500

350

580

986

300

/

130

310

6-17

240

330

325

270

290

345

JZQ650

470

695

1278

320

100

160

410

8-25

215

430

427

330

370

807

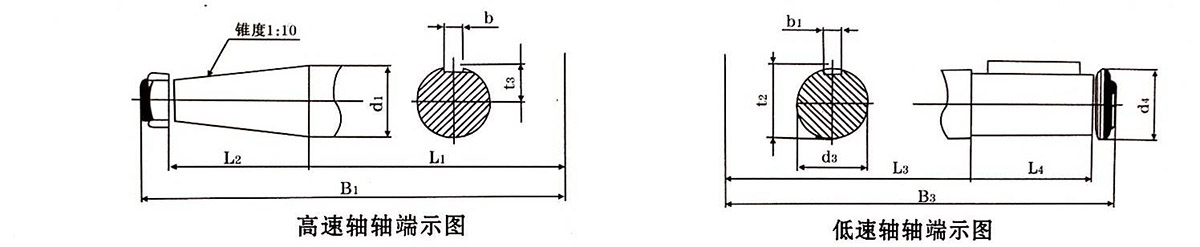

JZQ系列圆柱齿轮减速器进、出轴轴端尺寸


型号

高速轴轴端

Z型低速轴轴端

d1

L1

L2

b

t3

B1

d3

d4

b1

t2

L3

L4

B3

JZQ250

30

120

60

8

16.5

200

55

65

18

59.5

135

83

236

JZQ350

40

150

85

12

21.5

260

55

65

18

59.5

165

85

266

JZQ400

40

160

83

12

21.5

270

80

90

28

86.5

180

123

322

JZQ500

50

220

85

16

27.5

330

80

90

28

86.5

200

123

346.5

JZQ650

60

290

108

18

31.5

430

110

140

36

118.5

265

163

452

,
